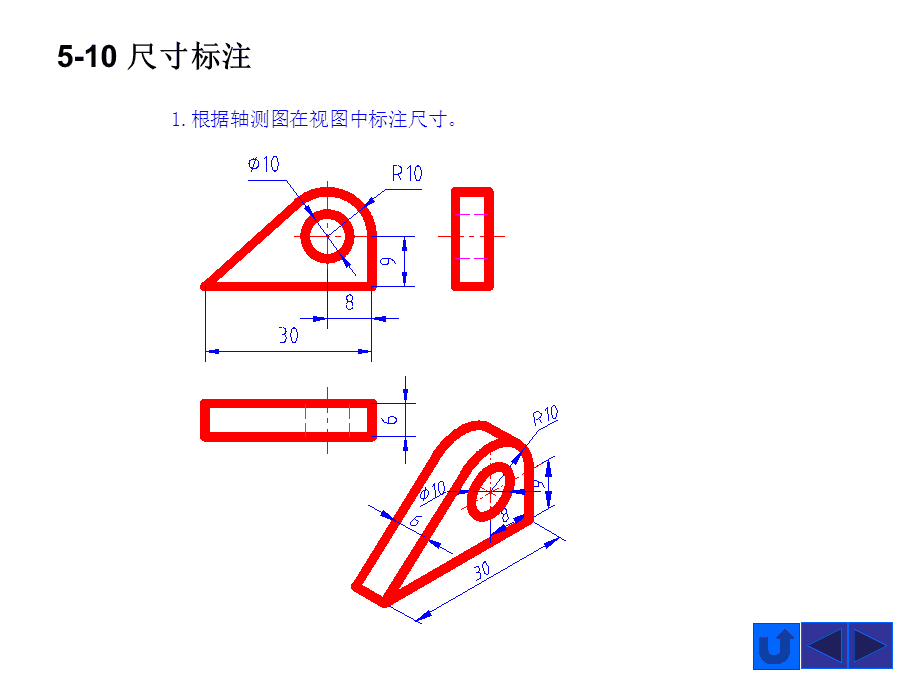

一個完整的尺寸標注由尺寸界線尺寸線尺寸文字尺寸箭頭中心標記等部分組成用特定單位表示長度值的數字在技術圖樣中和一定范圍，若已注明共同單位時，均可只寫數字，不寫單位起點偏移量尺寸界線和標注尺寸的拾取；機械制圖的尺寸標注有嚴格的國家標準，我們要相應掌握好機械制圖中的尺寸標注知識，下面是我整理的一些關于機械制圖中的尺寸標注的相關資料，供你參考機械制圖中的尺寸標注知識 尺寸標注基本要求與規則 在具體進行尺寸標注時；1機件的真實大小應以圖樣上所注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關2圖樣中包括技術要求和其他說明的尺寸，以毫米為單位時，不需標注計量單位的代號或名稱，如采用其他單位，則必須注明相應的計量單位。

工程圖尺寸標注的規則要求1圖樣上的尺寸數值要以機件的真實大小為依據，與繪圖比例和繪圖誤差無關2圖樣中尺寸默認單位為mm毫米，如果采用其他單位，則必須注明3機件的每一尺寸，一般只標注一次，并標注在反映；標注尺寸的基本規范符合國家標準的有關規定，要標注制造零件所需要的全部尺寸，不遺漏，不重復清晰尺寸布置要整齊清晰，便于閱讀標注的尺寸要符合設計要求及工藝要求功能尺寸應直接注出同一要素的尺寸應盡可能集中；尺寸線用細實線繪制，且不能用其他圖線代替尺寸線終端通常用箭頭表示尺寸的起止尺寸數字表示機件的真實大小，通常標注在尺寸線的上方，也可標注在尺寸線的中斷處水平尺寸的尺寸數字字頭朝上，垂直尺寸字頭朝左。

尺寸標注由尺寸界線尺寸線尺寸文字尺寸箭頭中心標記等部分組成尺寸界線應用細實線繪畫，一般應與被注長度垂直，其一端應離開圖樣的輪廓線不小于2mm，另一端宜超出尺寸線2～3mm必要時可利用輪廓線作為尺寸界線尺寸；尺寸標注三要素尺寸界線尺寸線尺寸數字1尺寸數字 線性尺寸的數字一般應注寫在尺寸線的上方，也允許注寫在尺寸線的中斷處2尺寸線 尺寸線用細實線繪制，表示所注尺寸的方向3尺寸界線 1尺寸界線用細；1標注直徑時，應在尺寸數字前加注符號“Φ”標注半徑時，應在尺寸數字前加注符號“R”標注球面的直徑或半徑時，應在符號“Φ ”或“R”前再加注符號“S”對于螺釘鉚釘?shù)念^部，軸包括螺桿的端部以及手柄的；除標高及總平面圖以米m為單位外，其余一律以毫米mm為單位，圖上尺寸數字都不再注寫單位分開的各個尺寸，總體尺寸，總尺寸標注在分尺寸外邊，單個的尺寸由尺寸界線尺寸線尺寸起止符號和尺寸數字組成。

建筑施工圖中通常用米m或者毫米mm尺寸標注米m一般標注的是樓層的高度和標高，或者是高程毫米mm標注的一般就是建筑物的尺寸如柱的尺寸墻體的尺寸等，縱軸與橫軸之間也是用毫米標注我說明白了；零件的尺寸的標注注意 裝配圖上每個零件的尺寸都要標注清楚，這種有零件尺寸的裝配圖，在家具生產中使用較多假如有個別的曲線形小零件要求不太嚴格，也可以采用局部詳圖的形式，畫在結構裝配圖上對于形狀較復雜的零件或曲線；大小標注三要素尺寸線尺寸線尺寸數字，一般應在尺寸線上注寫線性尺寸數字，也可在尺寸線中間加注線性尺寸數字一般應按圖所示的方向注寫，并盡可能避免在圖示30°范圍內標注尺寸英尺的由來英尺在英文中的本義是“；尺寸四要素是指尺寸界限尺寸線箭頭和尺寸數字在具體進行尺寸標注時，應遵循圖樣中所注尺寸的數值表示物體的真實大小，與繪圖比例繪圖的準確度無關，在同一圖樣中，每一尺寸一般只標注一次，并標注在反映該結構最清晰的；工程制圖標準尺寸標注方法1尺寸數字要寫在尺寸線的中間，若在水平線上的要從左到右的寫在尺寸線上方，若在豎直線上的，要從下到上寫在尺寸線左方若在畫圖過程中容易放錯誤的地方就是把尺寸數字寫在水平尺寸線的下；尺寸標注三要素尺寸界線尺寸線尺寸數字1尺寸數字 線性尺寸的數量通常應寫在尺寸線的上方 也可以在尺寸線的折線處書寫2尺寸線 尺寸線繪制為細實線，指示標記尺寸的方向3尺寸邊界 1尺寸邊界用細實線。
